КАТЕГОРИЯ
БЛОКИ ГИДРОУПРАВЛЕНИЯ.
МОДЕЛЬ
БЛОКИ ГИДРОУПРАВЛЕНИЯ С ОДНОЙ РУКОЯТКОЙ СЕРИИ 250BHM.
Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

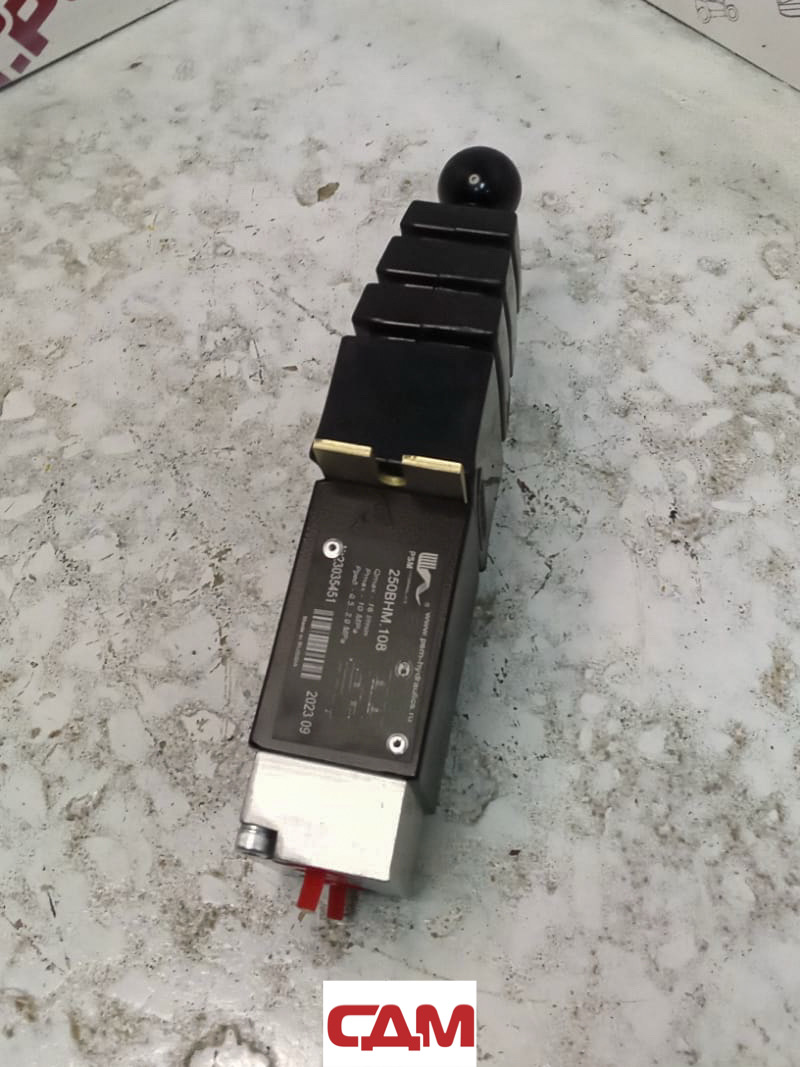

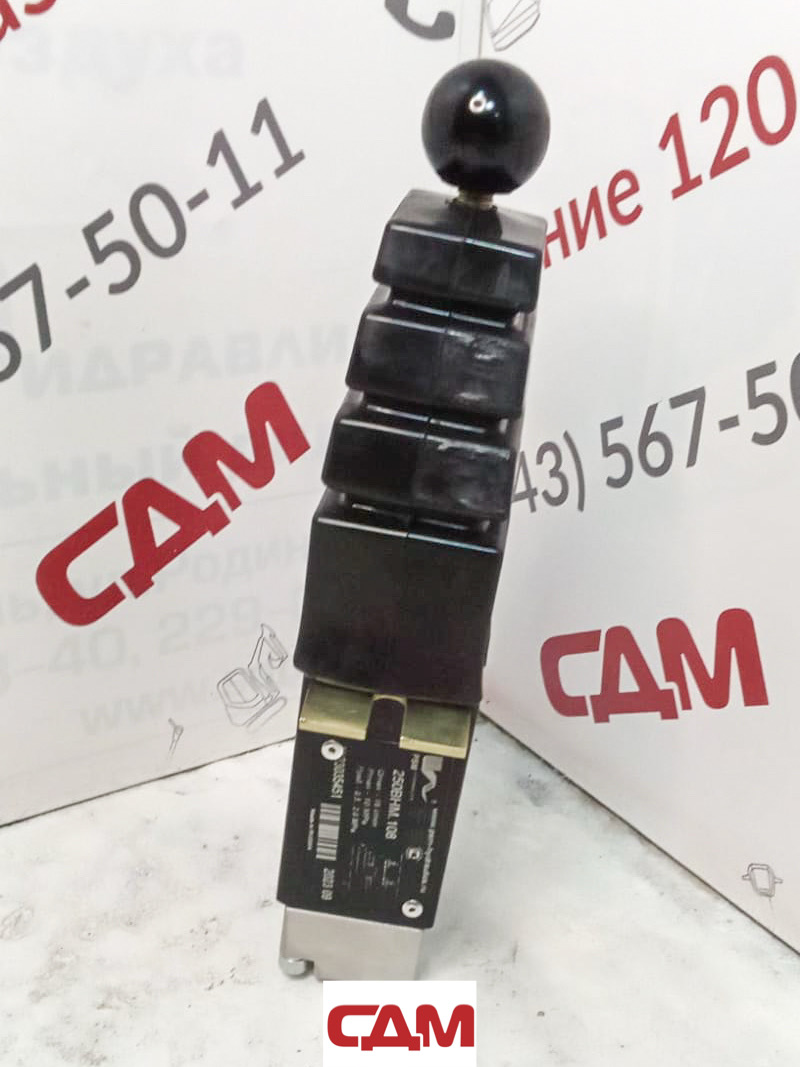

250 ВНМ.108 Блок управления с одной рукояткой: подробное описание
Назначение:
Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.
Особенности конструкции:
В блоке 250BНM применены новые принципы распределения жидкостии регулирования давления и потока, в сравнении с блокамиуправления 100-й серии. Корпус имеет кольцевые каналы подводаи слива постоянного сечения по длине распределения двух парныхотверстий золотника. Два парных отверстия золотника предназначены для обеспечения жесткостиперемычки между каналами подвода и слива.
Корпус блока из высокопрочного чугуна является одновременнонаправляющей для золотников. Применен более простой и жесткийзолотник с увеличенной длиной направляющей, что благоприятно длясрока службы и центрирования золотника. Это позволило достичьстабильной работы блока управления с давлением на входе до 100 кгс/см2.
Блок 250BНM обеспечивает более точное управление механизмамиблагодаря увеличенной точности пропорционального регулированиявыходного сигнала (давления, потока) – ±0,5% вместо ±2,5% у блоков100-й серии.
Блок 250BНM имеет меньшее в 1,5 раза сопротивление рабочихотводов в слив в сравнении с блоками 100-й серии, за счет увеличения сечения отводящихканалов и проходных сечений в золотнике, что позволяет расширить области применения блокауправления.
Конструкция 250BНM является универсальной для различного количества золотников, может бытьмодульной и секционной.
Имеется возможность устанавливать блоки типа 250BНM на плиту, стыковать к блоку плиты сразлично расположенными рабочими каналами, а также блок клапанов «ИЛИ» и возможностьприменять блок без плиты или с установкой на плиту собственного изготовления.
